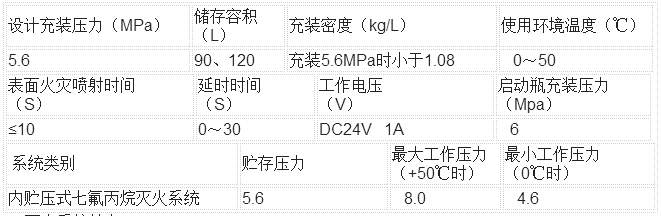

性能參數

一、產品概述

1.1系統簡介

        七氟丙烷（HFC-227ea）是一種以化學方式滅火的潔凈氣體滅火劑。它無色、無味、低毒、不導電、不污染被保護對象。特別是對大氣臭氧層無破壞作用，（ODP值為零）符合環保要求，是哈龍滅火劑在現階段比較理想的代替物。該滅火劑的滅火效能高、速度快、無二次污染。

        我公司生產的GSF系列七氟丙烷（HFC-227ea）滅火系統(執行標準GB25972-2010),吸取了國內外氣體滅火研究先進技術，強度安全保險系數大、工作可靠性強、操作維修方便。同時具有自動、手動和機械應急三種啟動方式。

該自動滅火系統主要由滅火劑儲瓶、瓶頭閥（容器閥）、啟動氣瓶、啟動瓶閥、選擇閥、液流單向閥、氣體單向閥、安全閥、壓力信號器、氣瓶框架、噴嘴、連接軟管、管道系統等組成。可組成單元獨立系統，組合分配系統等多種形式，實施對單區和多區的消防保護。它廣泛使用于計算機房、配電房、電訊中心、圖書館、檔案館、珍品庫、地下工程等A類表面火災，B、C類火災及電器設備火災。但不適用于鉀、鈉、鎂、鈾等活潑金屬及金屬氯化物、消化纖維等火災場所。

 1.2滅火系統特點

（1）三級增壓（5.6MPa）七氟丙烷滅火系統輸送距離遠，適合用于遠距離輸送和大空間防護區；

（2）三級增壓儲存容器充裝密度為1080kg/m3，可有效利用容器，減少設備間面積；

（3）噴嘴入口壓力較高，改善了滅火劑的霧化效果，縮短了滅火劑噴放時間;

（4）減小滅火劑輸送管路的管徑，節約成本。

二、滅火系統工作原理

1.滅火劑滅火原理

        七氟丙烷滅火劑滅火，主要是由于它的去除熱量的速度快。其滅火機理是由以下三部分共同構成的：（1）使保護區冷卻；（2）滅火劑分散；（3）消耗氧氣。   （1）七氟丙烷滅火劑是以液態的形式噴射到保護區內的，在噴出噴頭時，液態滅火劑迅速轉變成氣態需要吸收大量的熱量，降低了保護區和火焰周圍的溫度。（2）七氟丙烷滅火劑是由大分子組成的，滅火時分子中的一部分鍵斷裂需要吸收熱量。（3）保護區內滅火劑的噴射和火焰的存在降低了氧氣的濃度，從而降低了燃燒的速度。

2.獨立單元系統的工作原理

        該系統工作原理比較簡單，只在火災發生時報警控制盤發出指令，經一段延時后打開電磁閥，釋放啟動瓶的氣體。啟動氣體通過啟動管路，推動驅動器工作，打開容器閥，釋放滅火劑。滅火劑經連接軟管、液路單向閥進入集流管、輸送管網、噴嘴向保護區噴灑滅火劑，實施滅火。

3.多單元組合分配系統工作原理

        該系統是通過并聯啟動瓶、氣路單向閥、選擇閥、啟動管路形成的分配組合，以實現控制和供氣的系統。它適用于兩個保護區以上的多單元保護，它的特點是每個保護區均單設自己的啟動氣瓶和選擇閥，而儲存滅火劑的瓶陣是共用的。儲氣瓶的數量是按最大保護區需要而設置，而不是所有保護區所需數量的疊加。這一組合方式是基于幾個保護區同時發生火災的概率極小而設計的，該設計為多區保護減小了一次性投資。

        當其中一個保護區發生火災時，與該系統相配的報警控制盤會將該區的報警信號按程序轉換為屬該區的啟動瓶啟動指令（DC24V1A）。啟動瓶啟動后，啟動氣體會沿啟動管路首先打開該區的選擇閥，然后再經過選擇閥、氣體單向閥、打開所需相應數量的滅火劑瓶。使滅火劑經集流管及已打開的選擇閥，輸送到火災保護區。這一動作都是通過加在啟動管路上的單向閥和輸送管路上的選擇閥完成的。氣體單向閥限制了啟動氣體流向設定以外的滅火劑儲瓶，及非火災區的選擇閥。它只能打開已設定數量的的滅火劑儲瓶，并流向設定的保護區，從而完成了用最大保護區設置瓶數，保護多區的分配組合。

4.幾種啟動形式的工作原理及操作

自動控制———將滅火控制器上的控制方式選擇鍵置于“自動”位置。當保護區的火災探測器發出火災信號時，報警控制盤會自動發出聲光報警，同時發出聯動指令，關閉聯鎖設備（如關閉通風空調，防火卷簾門等），經過預先設定的30秒延時時間后，輸出啟動滅火系統信號，使對應保護區的電磁啟動瓶組打開，啟動氣體釋放后打開相應的選擇閥和滅火劑瓶組，釋放滅火劑，實施滅火。

手動控制———將滅火控制器上的控制方式選擇鍵置于“手動”位置。當保護區的火災探測器發出火災信號時，報警控制盤會自動發出聲光報警，同時發出聯動指令，關閉相關設備（如關閉通風空調，防火卷簾門等），但不會輸出啟動滅火系統信號，此時需要由值班人員確認火災后，按下滅火控制器上的手動按鈕，或保護區外的緊急啟動按鈕，即可按自動程序打開啟動瓶及滅火劑儲瓶，釋放滅火劑，實施滅火。

機械應急操作控制————當防護區發生火災時，因控制系統出現故障不能啟動滅火系統，此時由人員確認火警，通知人員撤離現場，人為關閉相關設備，拔出儲瓶間內對應防護區啟動瓶組上的手動保險銷，用力壓下手動按鈕，即可使啟動瓶組閥門開啟，啟動該系統。如啟動氣路系統也失效的情況下，可直接用手壓下火災保護區相應的選擇閥上的手啟動按鈕，再逐個手動打開相對應的滅火劑儲氣瓶上的瓶頭閥，釋放滅火劑，實施滅火。

三、維護、檢查和保養

1.本系統是一種高效滅火裝置，自動化程度高、密封要求嚴。為了確保系統工作的可靠性，應由經過專門培訓并經考試合格的專人負責定期檢查和維護。

2.檢查維護人員,必須熟悉本設備的性能參數，動作程序，以及各閥門的結構原理，拆裝工藝。

3.對整個系統要做定期的檢查

（1）每月需檢查的項目：

        A.設備外觀無異常變化。

        B.工作狀態正常。

        C.管路、管網無異常。

        D.線路、儀表指示正常。

        E.標示、標牌完好。

（2）每三個月需檢查的項目

        A.滅火劑儲瓶壓力，看表針是否在綠區，如低于綠區應補充氮?dú)庵辆G區內。

        B.啟動氣瓶壓力，看表針是否在綠區，如低于綠區應補充至6Mpa。

（3）每年需檢查的項目

        A.拆下滅火劑儲瓶，稱重檢查滅火劑重量，如低于額定重量的5%，要查明原因并排除，同時補充滅火劑。

        B.從啟動氣瓶拆下電磁閥，并模擬滅火啟動。看電磁閥是否動作（即配合報警系統做一次整體演練）。操作此項時要先把啟動管路與啟動瓶拆開，以防不小心碰到穿針使系統誤噴。

        C.最好管網進行一次氮?dú)獯迪匆郧宄畚锘覊m。

4.本設備滅火啟用后，應將下列各部件恢復到原位，使其正常工作，方可繼續使用。

（1）控制盤復位。（詳見配套的電氣使用說明書）

（2）檢查壓力信號器是否復位。

（3）電磁閥是否復位。

（4）被釋放過的釋放閥復位。

（5）檢查單向閥是否復位。

（6）瓶頭閥是否復位。

（7）按設計要求重新充裝滅火劑。

（8）所有管道連接必須安裝正確，保證密封。

5.保養、檢查、維護、試驗必須做詳細記錄。

四、注意事項

1.本設備安裝場所應符合下列要求：

（1）環境溫度為-10～50℃，并保持干燥和通風良好。

（2）空氣中不應含有易爆、導電塵埃及腐蝕部件的有害物質，否則應加以保護，且不得受到震動和沖擊。

（3）瓶站應設在人員出入方便的地方，為了值班人員，工作人員的安全，要求出口應直接

通向室外或疏散通道，瓶站的耐火等級不應低于二級的防火要求。

（4）瓶組框架必須用地腳螺栓緊固。

2.滅火系統噴射滅火劑前，所有工作人員必須在延時期內撤離現場。滅火完畢后，必須首先氣動風機，將廢氣排除后，工作人員才能進入現場。

3.貯瓶應避免接近熱源，運輸過程中，應輕裝輕卸，防止碰撞、倒置。

4.更換閥門膜片，必須由廠方提供與原來膜片的材質、形狀大小、規格相同、試驗合格

的成品，不得隨意用未經試驗的膜片替代。

5.拆裝過程中應避免碰傷設備表面。

6.無關人員不得亂動本設備，以免發生意外。
